Liste des produits

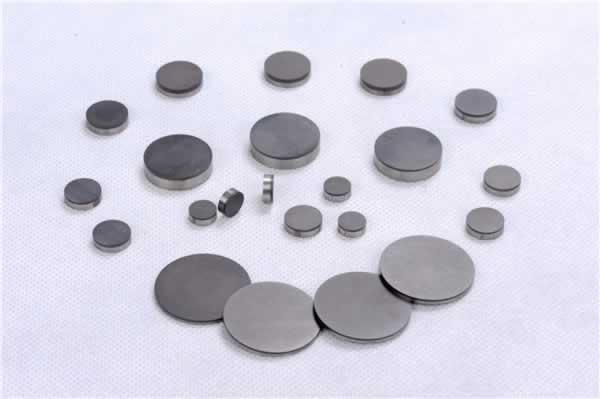

flans PCBN
La description
Nous sommes une entreprise de haute technologie spécialisée dans la R&D et la fabrication d'outils de coupe PCBN et PCD. Avec une équipe de R&D professionnelle, équipement de fabrication et d'inspection de pointe et QC système, nous sommes fiers d'offrir à nos clients une gamme de produits qui est la plus complète et complète en Chine.
Augmentation de la productivité peut être réalisé avec des outils de coupe PCBN par:
1. Higher coupe speed.
2. alimentation supérieur rate.
3. Outil plus long life.
4. Moins la machine downtime.
Nos ébauches PCBN sont largement utilisés pour l'usinage des fontes, des aciers trempés, d'aciers de la métallurgie des poudres et des alliages de Ni-Co résistant à la chaleur. En utilisant la technologie la plus avancée de la synthèse et de l'inspection, nos produits nouvellement développés bénéficie de la distribution evener de CBN, ainsi qu'une meilleure et plus stable performance de résistance à la chaleur, ce qui permet d'appliquer dans EDM (électroérosion) .
1. RegularS eries
2. Caractéristiques
3. Tailles
4. UNEpplication
Nous sommes une entreprise de haute technologie spécialisée dans la R&D et la fabrication d'outils de coupe PCBN et PCD. Avec une équipe de R&D professionnelle, équipement de fabrication et d'inspection de pointe et QC système, nous sommes fiers d'offrir à nos clients une gamme de produits qui est la plus complète et complète en Chine.
Augmentation de la productivité peut être réalisé avec des outils de coupe PCBN par:
1. Higher coupe speed.
2. alimentation supérieur rate.
3. Outil plus long life.
4. Moins la machine downtime.
Nos ébauches PCBN sont largement utilisés pour l'usinage des fontes, des aciers trempés, d'aciers de la métallurgie des poudres et des alliages de Ni-Co résistant à la chaleur. En utilisant la technologie la plus avancée de la synthèse et de l'inspection, nos produits nouvellement développés bénéficie de la distribution evener de CBN, ainsi qu'une meilleure et plus stable performance de résistance à la chaleur, ce qui permet d'appliquer dans EDM (électroérosion) .
1. RegularS eries
modèle | Température autorisés (℃) | Résistance à l'usure (SiC meule) | Bend (MPa) | Dureté Vickers (HV) | Conductivité électrique |
PCBN 90 | 1100 | 4200 | 1100 | 3100 | excellent |
PCBN 90-1 | 1100 | 4800 | 1100 | 3600 | Bien |
PCBN80 | 1100 | 3900 | 1000 | 2700 | Bien |
PCBN70 | 1200 | 3500 | 900 | 2800 | excellent |
PCBN60 | 1200 | 3200 | 900 | 2800 | excellent |
PCBN50 | 1200 | 3000 | 800 | 2600 | excellent |
Remarque: les spécifications personnalisées sont disponibles. |
modèle | type | Taille des grains (um) | Contenu CBN (en%) | Classeur | application |
PCBN 90 | avec du carbure | 2 | 90 | W-Co, TiN | usinage Rugueux et précise de la fonte grise; une bonne stabilité thermique |
PCBN 90-1 | avec du carbure | mixte | 90 | TiN | usinage Rugueux et précise de la fonte grise; |
PCBN 80 | avec du carbure | 3 | 80 | TiN | usinage rugueux et précis de super alliage; |
PCBN 70 | avec du carbure | 2 | 70 | Ti (C, N) | usinage de précision en acier trempé; coupe intermittente |
PCBN 60 | avec du carbure | 2 | 60 | TiN, TiC | usinage intermittent précise et légère en acier trempé |
PCBN 50 | avec du carbure | 2 | 50 | TiC, TiN | Haute vitesse usinage de précision en continu en acier trempé |
Diamètre (mm) | La mesure | Epaisseur totale (mm) | Epaisseur PCBN Layer (mm) |
Ф10 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Ф12 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Ф14 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Ф16 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Ф20 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Ф25 | PCBN (teneur BN) × Dia. × Epaisseur | 02/05 à 03/08 | 0,7 et 1,2 |
Ф30 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Ф32 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Ф35 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Ф40 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Ф45 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Ф50 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Ф58 | PCBN (teneur BN) × Dia. × Epaisseur | 1,6 à 3,8 | 0,7 et 1,2 |
Remarque: les spécifications personnalisées sont disponibles. |
Matériel | Dureté Matériel | Modèle recommandé | Vitesse de coupe (m / min) | Vitesse d'alimentation (mm / rev) | Profondeur de coupe (m) | |
fonte | fer gris | & Lt; HB200 | PCBN90-1 | 6-1000 | 0,1-0,5 | 0,2 à 0,1 |
fer alliage | HRC59 | PCBN90-1 | 300-800 | 0,1-0,5 | 0,2 à 0,1 | |
fonte ductile | & Gt; HB200 | PCBN90 | 100-400 | 0,1 à 0,4 | 0,1-0,5 | |
Acier trempé | Acier à outils | HRC60 | PCBN80 | 100 à 200 | 0,02-0,2 | 0,1-0,5 |
Acier à haute vitesse | HRC63 | PCBN70 | 80-160 | 0,02-0,2 | 0,1-0,5 | |
Roulement acier | HRC60 | PCBN60 | 120-200 | 0,02-0,2 | 0,1-0,5 | |
matériau de métallurgie des poudres | acier allié fritté résistant à la chaleur | HRC45 | PCBN80 | 80-200 | 0,03 à 0,2 | De 0,1 à 1,0 |
base de fer, alliage fritté | HRC35 | PCBN90 | 100 à 200 | 0,03 à 0,2 | De 0,1 à 1,0 | |
Super-alliage | à base de Co | HRC35 | PCBN80 | 50 à 100 | 0,05 à 0,2 | De 0,1 à 1,0 |
à base de Ni | HRC36 | PCBN80 | 120-150 | 0,05 à 0,2 | De 0,1 à 1,0 | |
base de fer | HRC37 | PCBN80 | 130-150 | 0,05 à 0,2 | 0.0 à 1.0 | |
carbure | carbure | PCBN90 | 23-40 | 0,02-0,2 | 0,1 et 1,5 |
